處理器系統

Intel LGA1151 6代/7代/8代/9代系列處理器,TDP 95W；Q170

EFI BIOS

內存

4*DDR4 UDIMM, 共最大128GB

存儲

1*M.2 M-Key 2280(NVMe PCIe3.0_2X)

5*SATA3.0（RAID 0/1/5/10）

顯示

1*HDMI,4K

1*DP,4K

1*DVI-I;1*JVGA插針（任意三顯，同步或異步顯示）

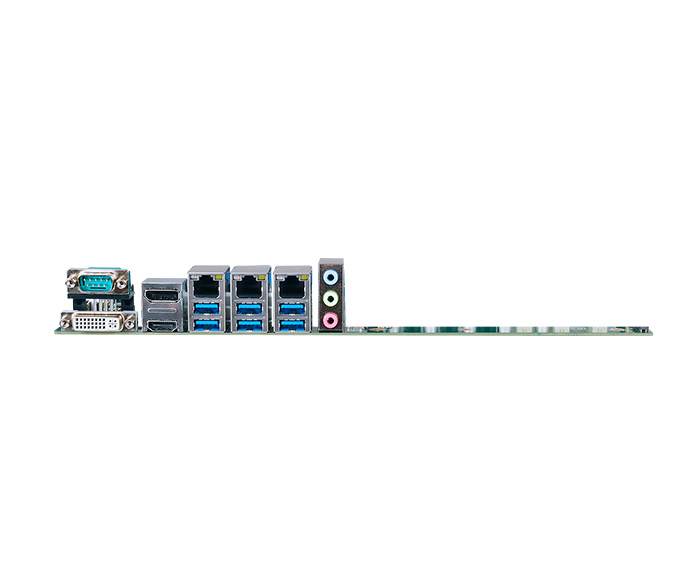

板邊I/O接口

3*LAN（LAN1/LAN2為RTL8111H，LAN3為Intel I219V）,6*USB3.0,1*DB9 COM

1*HDMI,1*DP,1*DVI

1*Mic in,1*Line in,1*Line out

擴展接口/功能

TPM2.0可選，默認沒有

1*M.2 E-Key(PCIe3.0/2.0協議, 支持WIFI/BT模塊)

1*MiniPCIe(PCIe+USB2.0協議)

1*PCIe X16(PCIe3.0 16x)

1*PCIe X4(PCIe3.0 4x)；1*PCIe X4(PCIe3.0 2x)

1*PCIe X1(PCIe3.0 1x)

3*PCI

3組USB2.0插針；JCOM2/3/4/5/6插針；1*PS2；1*LPT；8bit GPIO;

1*4Pin PWM CPU風扇,2*4Pin系統風扇

電源

ATX 24+8Pin,300W及以上

工作環境

工作溫度: -20℃ ~ +60℃；工作濕度: 5% ~ 90%

存儲溫度: -40℃ ~ +85℃；存儲濕度: 5% ~ 90%

操作系統支持

Windows10，Windows11，Linux

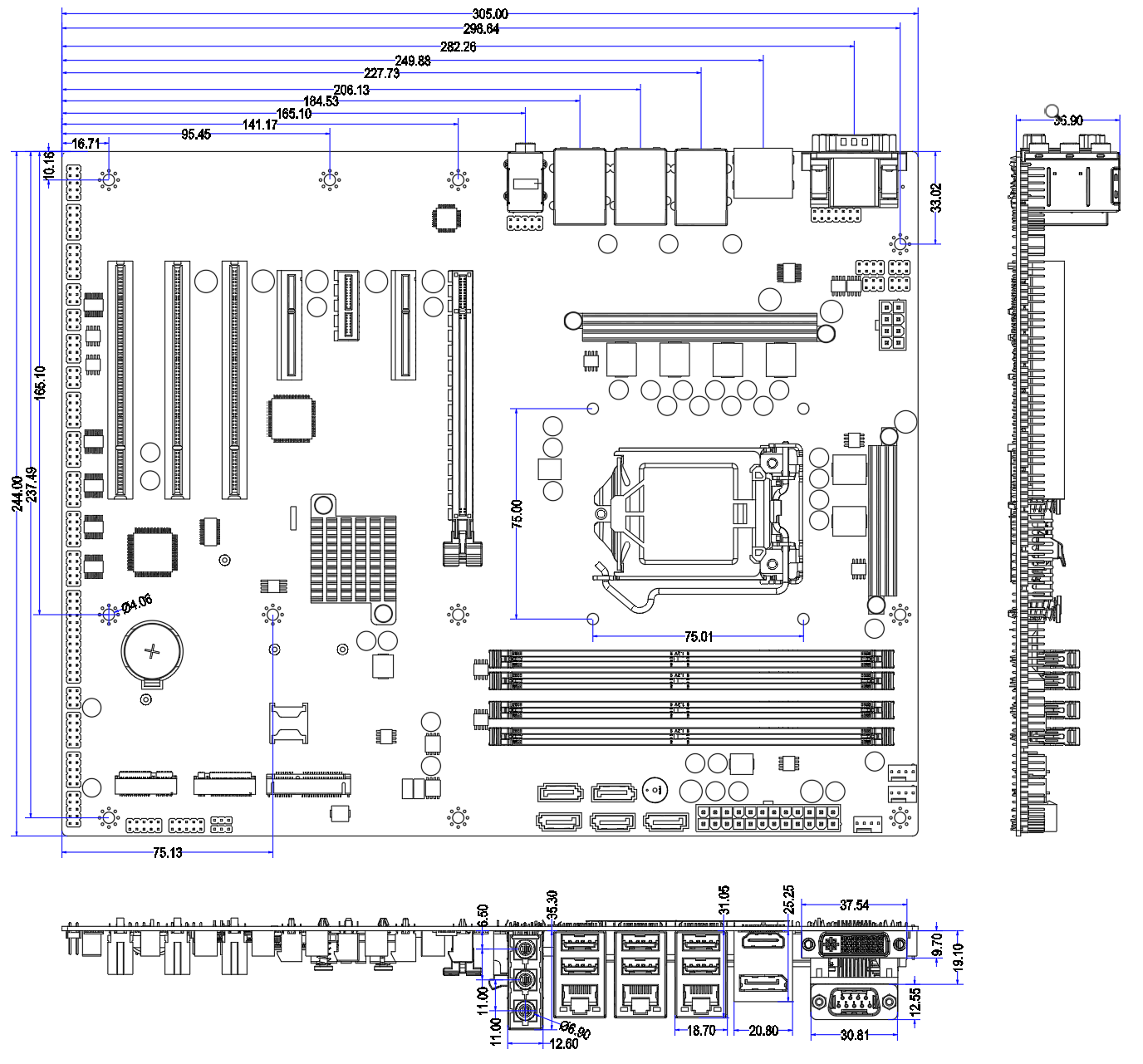

尺寸

244x305 mm

重量

約800g(不含CPU散熱器)

型號

描述

CPU可選

PIMB-Q170C

主芯片組：Intel Q170

CPU插槽：LGA 1151

內存類型：4*DDR4內存插槽

CPU類型：

Intel6/7/8/9th i3-i5-i7/Pentium/Celeron CPU
